Современные технологии измерения расхода жидкостей и газов являются критически важным элементом в множестве отраслей промышленности, коммунального хозяйства и энергетики. Среди всего разнообразия приборов учета именно ультразвуковые и электромагнитные расходомеры заслуживают особого внимания благодаря своей высокой точности, надежности и передовым принципам действия. Эти устройства, хотя и основаны на разных физических явлениях, успешно решают задачу бесконтактного или безынерционного контроля потока, что делает их незаменимыми для работы с агрессивными, абразивными или чистыми средами.
Особенности

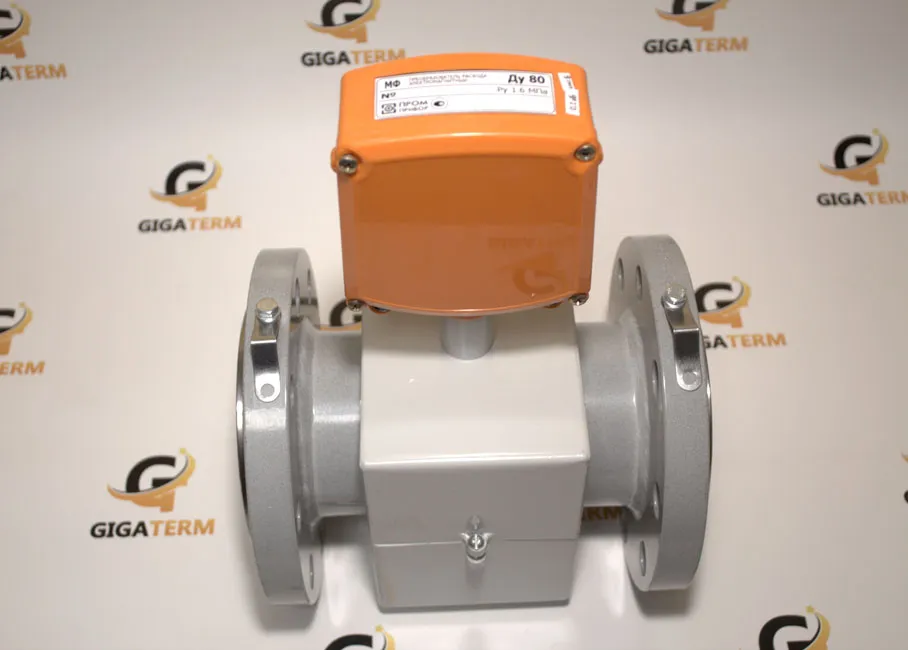

- Принцип работы электромагнитного расходомера, или как его часто называют, магнитного расходомера, основан на законе электромагнитной индукции Фарадея. Если упрощенно, прибор создает вокруг трубы магнитное поле. Протекающая через это поле жидкость, являющаяся электропроводящей средой, выступает в роли движущегося проводника. Согласно физическому закону, при движении проводника в магнитном поле в нем возникает электродвижущая сила, величина которой прямо пропорциональна скорости движения проводника, то есть скорости потока жидкости. Эта возникающая разность потенциалов улавливается измерительными электродами, установленными на стенках прибора, и преобразуется электронным блоком в точные данные о instantaneous расходе и общем объеме прошедшей среды. Ключевым условием работы такого прибора является достаточная электропроводность измеряемой жидкости. Именно поэтому электромагнитные расходомеры идеально подходят для измерения расхода воды, сточных вод, пульп, шламов, кислот, щелочей и других проводящих жидкостей. Они не создают гидравлического сопротивления потоку, так как измерительный канал часто представляет собой просто прямую трубу без каких-либо выступов или препятствий, что исключает перепады давления и потери энергии.
- Ультразвуковые расходомеры используют совершенно иной, акустический принцип. Их работа основана на измерении времени прохождения ультразвукового сигнала между датчиками, установленными на трубопроводе. Существует несколько методов измерения, но наиболее распространенным является время-импульсный метод. Он подразумевает, что два пьезоэлектрических преобразователя попеременно работают как излучатель и приемник ультразвукового сигнала. Ультразвуковой импульс посылается сначала по направлению потока, а затем против него. Поток жидкости, движущийся с определенной скоростью, ускоряет сигнал, идущий по направлению своего течения, и замедляет сигнал, идущий против течения. Электронный блок прибора с высочайшей точностью измеряет разницу во времени прохождения этих двух сигналов. Эта разница времен прямо пропорциональна средней скорости потока в трубопроводе. Зная внутренний диаметр трубы, процессор легко вычисляет объемный расход. Главным преимуществом ультразвуковых расходомеров является их полная независимость от физико-химических свойств жидкости, за исключением ее однородности и наличия в ней пузырьков газа или взвесей, которые могут рассеивать ультразвук. Эти приборы можно устанавливать без остановки процесса и вмешательства в целостность трубопровода, что является огромным преимуществом для модернизации существующих систем.
- Выбор между этими двумя типами расходомеров зависит исключительно от конкретных условий применения и свойств измеряемой среды. Электромагнитные расходомеры остаются безальтернативным выбором для проводящих жидкостей, особенно загрязненных или с содержанием абразивных частиц, где требуется высочайшая точность и надежность при минимальном техническом обслуживании. Они доминируют в водоочистке, канализационных системах, горно-обогатительной, химической и металлургической промышленности. Ультразвуковые же приборы незаменимы там, где необходима бесконтактная установка или где электромагнитный метод неприменим в силу низкой электропроводности среды. Они идеально подходят для измерения расхода чистых углеводородов, масел, спиртов, химических растворителей, а также для учета больших объемов воды и теплоносителя в системах отопления и водоснабжения, где монтаж врезных приборов затруднен. Многоканальные ультразвуковые модели эффективно справляются с измерением расхода в трубах очень большого диаметра на магистральных трубопроводах.
Таким образом, и ультразвуковые, и электромагнитные расходомеры представляют собой высокотехнологичные решения для задач точного учета. Их развитие продолжается в направлении повышения точности, надежности, внедрения функций самодиагностики и интеграции в сложные системы автоматизированного управления технологическими процессами. Правильный выбор между ними, основанный на глубоком анализе условий работы, является залогом длительной и эффективной эксплуатации, обеспечивающей точный контроль над производственными процессами и экономию ресурсов.
