Проверка заземления. Основные этапы

Забота о безопасности своего дома — одно из тех качеств, которые характеризуют любого хорошего хозяина. И речь в данном случае идет не только о крепких дверях и стенах без трещин, но и о такой важной составляющей как электробезопасность. В данной статье мы расскажем о проверке работы системы заземления. А если вас интересует информация о том, сколько стоит провести заземление в частном доме, скорее переходите по ссылке.

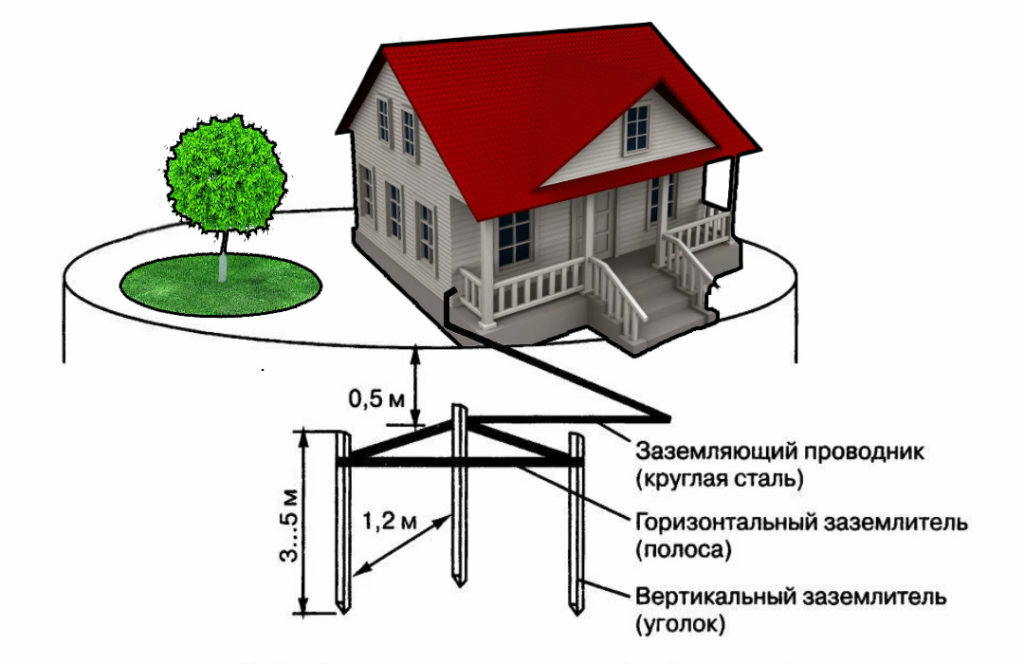

В соответствии с правилами техники безопасности все заземляющиеся объекты должны быть надежно соединены с контуром заземления. В этой связи проводится плановая проверка проводки заземления, в частности тщательным образом осматриваются болтовые и сварные контактные соединения. Также их подвергают проверке на механическую прочность, простукивая молотком. Все же такая проверка не является полноценной и не способна выявить всех возможно имеющихся проблем с заземлением. Правила по эксплуатации требуют проведения регулярных проверок электрической части сети заземления. Для осуществления такой проверки обычно используется стандартный прибор для измерения заземления. С его помощью можно осуществлять проверку оборудования в момент его функционирования. Если заземляющая сеть представляет собой разветвленную магистраль, проверка проводки осуществляется в два отдельных этапа.

Проверка соединения участков цепи с заземляющим контуром

На первом этапе проверке подвергается сопротивление цепей, которые соединяют отдельные участки магистрали заземления с заземляющим контуром. Этот участок проводки имеет наиболее отчетливую связь с элементом заземления, поэтому именно от него должны проводиться измерения сопротивления.

Проверка соединения объекта с заземляющим контуром

Второй этап предполагает измерение участка цепи, расположенного между уже проверенными участками и объектом заземления. Для осуществления такой проверки используют щуп измерения, оснащенный двумя гибкими проводами сечением в 0, 75 — 2, 5 квадратных миллиметров. Их длина должна позволять провести испытание как можно большего числа объектов и при этом не превышать 130 м. Это обусловлено тем, что провода большей длины, как правило, запутываются, что усложняет процесс измерения. Вместо щупа также возможно использование трехгранного напильника с изолированной рукоятью. Если рукоятка сырая, перед использованием ее необходимо перемотать изолентой.

Читать также:
Как выбрать надежные входные двери: Защита и Стиль

Перед тем как приступить к измерениям, нужно обеспечить компенсацию сопротивления соединяющих проводов. Иногда для замера сопротивления используют мегомметр. Однако в качестве устройства для проверки линий защитного заземления применять данный прибор настоятельно не рекомендуется. Связано это с тем, что номинальное напряжение, которое подают мегомметры, использующиеся энергетиками, составляет 500, 1000, 2500 В. При использовании таких значений имеется риск нарушения контакта, в местах соединения привода заземляющего аппарата болтами. Также мегомметр не способен точно измерить сопротивление ниже 100 Ом, поскольку данное устройство приспособлено исключительно для измерения сопротивления в более мощных установках.
