Скрутить медь с алюминием и забыть — короткий путь к нагреву контакта и запаху плавящейся изоляции. Звучит резко, зато честно. Если вам нужно соединить существующую алюминиевую линию с новым медным участком, выбирайте решения, которые остановят коррозию и выдержат ток без перегрева. Подробный разбор с примерами узлов — советую читать инструкцию, а ниже — концентрат практики с понятными шагами и без лишней теории.

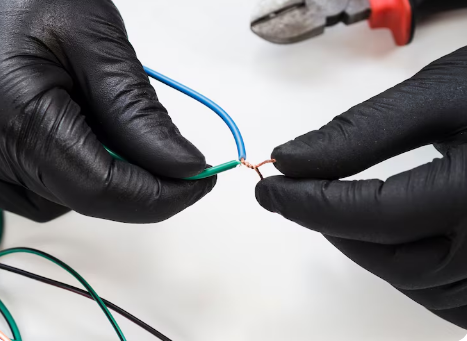

Почему медь и алюминий нельзя просто скрутить
Прямая скрутка Cu–Al — запрещенный и опасный способ. Здесь сразу несколько проблем.
- Гальваническая пара. Медь и алюминий в паре образуют электрохимическую пару. На алюминии ускоряется коррозия, контакт разрушается, растет переходное сопротивление и нагрев.
- Окисная пленка. Алюминий мгновенно покрывается плотной оксидной пленкой. Она диэлектрическая, и без специальных паст/механического разрушения пленки контакт получается “тухлым” с первого дня.
- Разная тепловая расширяемость. Алюминий “дышит” сильнее меди при нагреве. Скрутка со временем ослабевает, появляется микродуговой разряд, чернеют жилы, начинает плавиться изоляция.
- Нормативный запрет. По ПУЭ жилы нужно соединять сваркой, пайкой, опрессовкой или сжимами/клеммами, предназначенными для конкретного материала. Скрутка без дополнительных мер — не вариант.
Еще нюанс: пайка алюминия обычным припоем не работает — оксидная пленка не дает сцепления, а флюсы, способные ее разрушить, агрессивны и оставляют остатки, которые ускоряют коррозию. В результате “вроде держится” превращается в нагрев клеммной коробки. Даже если в момент подключения все выглядит красиво, через несколько месяцев/лет контакт может “уплыть”.
Вывод: соединяем Cu–Al только через биметаллический элемент (гильзу/шайбу/шину) или через клеммы, допущенные для алюминия, с антиоксидантной пастой. Тогда у нас есть стабильная, предсказуемая точка соединения.
Подготовка и безопасность: что сделать до подключения
Работаем не спеша и по шагам. От этого зависит, сколько лет проживет соединение.
1) Отключите линию и проверьте отсутствие напряжения. Не доверяйте одной “индикаторной отвертке”. Лучше мультиметр или двухполюсный индикатор. Подпишите автомат, чтобы никто не включил его случайно.
2) Оцените сечение и ток нагрузки. Пробросите “в уме” потребители, на которых будет работать линия. Бытовые ориентиры:
- 1.5 мм² Cu — примерно до 16–19 А (освещение, легкие группы).
- 2.5 мм² Cu — до 25–27 А (розетки, кухня без особо мощных моноблоков).
- 2.5 мм² Al — до ~21 А, 4 мм² Al — до ~26–28 А. Это ориентиры. Смотрите способ прокладки, температуру, конкретные таблицы и паспортный ток автоматов. Не пытайтесь “дожать” алюминий до медных токов.
3) Подберите метод соединения под задачу:
- Быстрая распайка в коробке — пружинные клеммы для Al/Cu с пастой.
- Щит или ввод — болтовой зажим с биметаллической прокладкой или кросс-клеммы на DIN.
- Не прячьте место соединения несъемно. Доступ для ревизии — важнее “красоты под штукатуркой”.
4) Подготовьте инструмент и расходники:
- Пресс-клещи (если планируете опрессовку биметаллических гильз).
- Качественный стриппер: алюминий легко надрезать ножом, потом он ломается по месту надреза.
- Щетки/скальпель для снятия окисла непосредственно перед установкой.
- Антиоксидантная паста (Alu-Plus, PENETROX A, аналогичного класса для алюминия).
- Термоусадка с клеем, если делаете опрессовку.
- Отвертки/шестигранники, динамометрическая отвертка приветствуется (для винтовых клемм).
5) Подготовка жил:
- Снимите изоляцию без надрезов токопроводящих проволок.
- С алюминия удалите оксидную пленку и сразу покройте участок пастой — окисляется за минуты.
- Не лудите медь и не наносите канифоль/кислотные флюсы — под винтом луженая жила “поплывет”.
Совет из практики: если у вас старая алюминиевая жила, укоротите конец до “чистого” металла. Ломкий участок с микротрещинами под винтом — частая причина обрыва через полгода.
Проверенные способы соединения Cu–Al
Ниже — варианты, которые реально работают и не конфликтуют с правилами. Выбирайте под задачу и место установки.
Пружинные клеммы с пастой для алюминия
Самый быстрый способ для распределительных коробок. Клеммы с допуском на алюминий и антиоксидантной пастой внутри (пример — линейки WAGO с маркировкой Alu-Plus) решают сразу три задачи: разрушают оксид, изолируют контакт от кислорода и поддерживают стабильное усилие пружины.
Как делать:
- Подготовьте жилы: медь — зачистить, алюминий — зачистить, снять оксид, нанести тонкий слой пасты (если клемма без заводской пасты).
- Вставьте провод до упора, не оставляйте “гребешков” меди снаружи.
- Проверьте, что клемма рассчитана на ваше сечение и ток.
- Разместите клемму в коробке так, чтобы кабели не вырывались при обслуживании.
Плюсы: быстро, чисто, подходит для тесных коробок. Минусы: покупайте оригинал, а не ноунейм без пасты. Еще момент: алюминий мягкий — не дергайте провод после установки, пусть работает на покое.
Биметаллическая гильза Cu/Al с опрессовкой
Опрессовка — надежное механическое и электрическое соединение. Биметаллическая гильза имеет алюминиевую “сторону” для алюминиевой жилы и медную — для медной. После опрессовки место закрывают термоусадкой с клеем.
Порядок работ:
- Подготовка жил: как выше (очистка алюминия и паста).
- Вставьте алюминий в Al-часть гильзы, медь — в Cu-часть. До упора.
- Опрессуйте соответствующим профилем клещей по меткам производителя. Не “обжимайте чем попало” — овальная/шестигранная форма критична.
- Термоусадка с клеем поверх, чтобы исключить подсос воздуха и влаги.
Плюсы: почти монолитное соединение, устойчивое к вибрации и токовым нагрузкам. Минусы: нужен инструмент и место для работы; соединение несъемное.
Болтовой зажим с биметаллическими шайбами/переходниками
Подходит для щита и мест, где удобно и уместно винтовое соединение. Смысл в том, чтобы медь и алюминий не контактировали напрямую — между ними биметаллическая прокладка/шайба или клеммный мост, рассчитанный под оба материала. Винтовые клеммы с латунной шиной тоже годятся, если производитель допускает алюминий и вы используете пасту.
Как делать:
- На алюминий — паста, на медь — сухо (обычно). Уточняйте по инструкции к пасте.
- Соберите “пирог” со стальными пружинными шайбами (гровер/тарельчатая), чтобы винт не отпускал усилие.
- Затяните с моментом из паспорта клеммника. Перетяжка ломает алюминий, недотяжка дает нагрев.
Плюсы: разборно, удобно для щита, есть возможность репрессии/подтяжки на обслуживании. Минусы: требует места и аккуратности с моментом затяжки.
Кросс-клеммы на DIN-рейку (для смешанных материалов)
Если соединение в распределительном щите, удобно провести медь и алюминий на соседние кросс-клеммы, а между ними поставить заводской биметаллический перемычный элемент. Это аккуратно, подписывается маркерами, упрощает ревизию. Убедитесь, что клеммы сертифицированы под Al и используйте пасту на алюминиевой стороне.
Плюсы: сервисопригодно, эстетично, безопасность на уровне щитового решения. Минусы: дороже и требует места в щите.
Частые ошибки и как их избежать
- Скрутка “намертво” с последующей пайкой. Пайка на алюминий не работает, а медная луженая жила под винтом со временем проседает. Получается тепловой цикл: нагрелось — ослабло — еще больше нагрелось.
- Неподходящая гильза. GML (медные луженые гильзы) — не для алюминия. Нужна биметаллическая гильза Cu/Al с разными зонами. И инструмент — пресс соответствующего профиля.
- Клеммы “на глаз” без допуска для Al. Маркировка и документация — не формальность. Если производитель не допускает алюминий, не используйте такие клеммы.
- Сухой алюминий. Сняли оксид и вставили — через сутки нарастет новая пленка, контакт деградирует. Нужна антиоксидантная паста.
- Перетяжка винта. Алюминий “потечет” под избыточным усилием, а позже ослабнет. Пользуйтесь моментом из паспорта или хотя бы динамометрической отверткой, если узел критичен.
- Максимальные токи “по ощущениям”. Не тяните через старую алюминиевую линию современную кухню с мощным духовым шкафом и варочной поверхностью без перерасчета. Возможно, лучше дотянуть отдельную медную линию.
- Нет коробки/доступа. Соединение должно быть ревизионным. Не замуровывайте насмерть. Тепловые проблемы решаются на осмотре, а не после потери контакта.
- Разные пасты и “народные” смазки. Технический вазелин — не замена антиоксидантной. Машинные смазки — тем более. Берите пасту, предназначенную для алюминиевых электро-контактов.
- Грязные, окисленные жилы. Чернота на меди и белый порошок на алюминии — враги контакта. Очистка до блеска, затем быстрая сборка.
- Плохая укладка. Натянутые жилы вырывают контакт при малейшем движении клеммы. Делайте небольшие свободные “усики”, чтобы провод работал на изгиб, а не на растяжение.
Немного о нагрузках и практике обслуживания:
- После первого пуска дайте узлу поработать под реальной нагрузкой и через 15–30 минут проверьте температуру контактного места бесконтактным термометром или просто тыльной стороной пальца через изоляцию/крышку коробки. Горячо — ищите причину.
- Винтовые соединения в щите логично проверять раз в 1–2 года (визуально, легкая подтяжка по необходимости). Пружинные клеммы ревизии почти не требуют, если подобраны правильно.
- Если сомневаетесь в состоянии старой алюминиевой линии (ломкая изоляция, перегибы, подгорания в коробках) — проще и безопаснее заменить участок или протянуть новый медный кабель нужного сечения.
Наконец, короткий чек-лист выбора способа:
- В коробке, мало места, средняя нагрузка — клеммы с допуском на Al и пастой.
- В щите, нужна разборность — болтовой/винтовой клеммник с биметаллическими элементами.
- Максимальная надежность, не нужна разборность — биметаллическая гильза с опрессовкой и термоусадкой.
Правильно выбранный метод плюс аккуратная подготовка жил — и медь с алюминием будут работать спокойно и предсказуемо долгие годы.
